עמידה בתקן 4420: אילו בדיקות עובר ממ"ד נייד כדי להיות תקני?

ממ"ד נייד הוא פתרון מיגון מתקדם וגמיש המיועד לשימוש באתרים שאין בהם מבנים קבועים או צורך במיגון זמני. עם זאת, גם כאשר מדובר במבנה נייד, רמת הבטיחות שלו חייבת לעמוד באותם סטנדרטים מחמירים של ממ"ד רגיל. התקן המרכזי שמסדיר את דרישות המיגון הוא תקן ת"י 4420, הקובע את כללי התכנון, הביצוע והבדיקה של מרחבים מוגנים דירתיים. רק ממ"ד נייד שעובר בהצלחה את כל הבדיקות הנדרשות לפי התקן יכול להיחשב מבנה מיגון תקני ומאושר על ידי פיקוד העורף.

מה כולל תקן ת"י 4420 לממ"ד נייד

תקן 4420 קובע הנחיות ברורות הנוגעות לחוזק המבנה, לעמידות בפני הדף ורסיסים, לעובי הקירות, לתקרה ולרצפה, לסוג הבטון והפלדה, ולמערכות כמו אוורור ואיטום. בממ"ד נייד הדרישות זהות כמעט לחלוטין לממ"ד קבוע, וההבדל העיקרי הוא באופן הבנייה – במפעל ייעודי ולא באתר. הייצור במפעל מאפשר שליטה מדויקת באיכות החומרים ובתהליך היציקה, כך שכל יחידה נבדקת לפני שהיא יוצאת מהמפעל ומובלת לשטח.

מה בתכלס דורש תקן 4420 ופיקוד העורף ?

כדי שהממ"ד יאושר כחוקי ותקני – עליו לעמוד בכל הדרישות הבאות:

קירות ותקרה מבטון יצוק בעובי 20-30 ס"מ.

חלון הדף ודלת הדף תקניים, עם נעילה הרמטית.

פתחי אוורור לפי תקן 4420 – כולל מערכת סינון אב"כ (בבניינים גבוהים).

חיזוק פינות, עיגון אלקטרומכני, ואיטום פנימי.

מערכות חשמל, תאורה ואוורור פנימיות. חיבור תקני למערכת האינסטלציה של הדירה – ללא פגיעה באטימות.

פיקוד העורף עורך בדיקות בשטח ומאשר כל ממ"ד לפני איכלוס.

אצלנו בחברת גואטה מבנים, כל הממ"דים מיוצרים ונמסרים באישור מלא של פיקוד העורף ועל פי תקן ת"י 4420. כל ממ"ד עובר בקרת איכות קפדנית במפעל, כולל בדיקות בטון, פלדה, איטום, אוורור ודלת הדף, בהתאם לדרישות הרשומות בתקן הרשמי. רק לאחר קבלת תעודת עמידה בתקן ותיעוד מלא של כל שלבי הייצור, המבנה נמסר ללקוח – עם אחריות מלאה ובטיחות מרבית לשנים קדימה.

בדיקות חומרים – בטון ופלדה

השלב הראשון בתהליך הבקרה הוא בדיקת חוזק הבטון. הבטון המשמש ליציקת ממ"ד נייד חייב לעמוד בעמידות לחץ של לפחות 40 מגה-פסקל (C40) ולעבור בדיקות מעבדה מוסמכות. במפעלים מורשים נלקחות דגימות בטון בכל יציקה, נבדקות בתנאי לחץ, ומאושרות לפי דרישות פיקוד העורף.

בנוסף, נעשית בדיקה מדויקת של זיון הפלדה – כלומר, מיקום, קוטר וצפיפות הברזלים בתוך הקירות והתקרה. פלדה לא תקנית עלולה לפגוע בעמידות המבנה בעת פיצוץ או רעידת אדמה. מהנדס קונסטרוקציה מוסמך מוודא כי כל ממ"ד נייד עומד במפרט החוזק שנקבע בתקן.

בדיקת עובי קירות ותקרה בממ"ד נייד

ממ"ד נייד תקני חייב לעמוד בדרישות מדויקות של עובי קירות ותקרה. הקירות צריכים להיות בעובי של לפחות 30 ס"מ מבטון מזוין, ואילו התקרה צריכה להיות בעובי של 25–30 ס"מ, בהתאם לגודל המבנה. גם הרצפה יצוקה מבטון מזוין בעובי מינימלי שנבדק לפני כל שימוש.

מדידות אלו נבדקות במפעל באמצעות סריקות אולטרה-סוניות וכלים מדויקים למדידת צפיפות הבטון. כל סטייה מהדרישות מובילה לפסילת היחידה עד לתיקון מלא.

בדיקת איטום ואוורור בממ"ד נייד

אחת הדרישות החשובות בתקן ת"י 4420 היא שמירה על אטימות מלאה למים ולגזים. בממ"ד נייד מתבצעת בדיקת לחץ לאיטום המבנה, כדי לוודא שאין חדירה של אוויר או נוזלים מבחוץ.

בנוסף, מותקנת מערכת אוורור תקנית (מסוג NBC) הכוללת ונטות, מסנני אב"כ ופתחי כניסה ויציאה של אוויר לפי התקן. כל פתח מאובטח בשסתומים ובמנגנון סגירה הרמטי, ונבדק בלחץ כדי לוודא עמידה מלאה בדרישות פיקוד העורף.

בדיקת דלת וחלון הדף

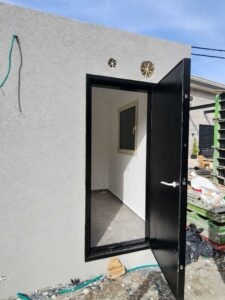

בכל ממ"ד, קבוע או נייד, מותקנים דלת הדף וחלון הדף תקניים בעלי תו תקן ישראלי. דלת ההדף נבדקת לעמידות בפני פיצוץ, סגירה הרמטית ואיטום גזים. הבדיקה מתבצעת באמצעות הפעלת לחץ מבוקר הממחיש הדף אמיתי. רק דלתות עם תעודת בדיקה תקפה מותרות לשימוש בממ"ד נייד תקני.

בדיקת עמידות בהובלה והצבה

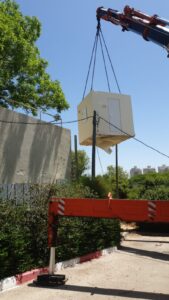

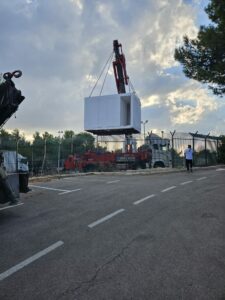

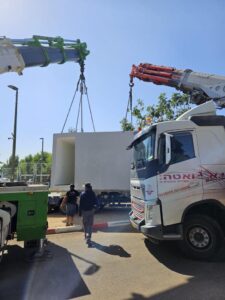

מכיוון שממ"ד נייד מיועד להובלה, אחת הבדיקות החשובות היא בדיקת עמידות בתנאי הובלה. המבנה נבדק תחת עומסים המדמים הרמה במנוף, הטיה והנחה על הקרקע. מהנדס מוסמך מאשר את המבנה רק לאחר שהוא מוכיח יציבות מלאה בהעברה ובהצבה חוזרת.

במקרים רבים מתבצעת גם בדיקה חוזרת לאחר ההובלה, כדי לוודא שהמבנה לא סדוק או נפגע. רק לאחר מכן ניתן להשתמש בו בפועל.

תהליך הבקרה והאישור מול פיקוד העורף

כדי שממ"ד נייד ייחשב תקני, עליו לעבור את תהליך הבקרה של פיקוד העורף. התהליך כולל שלבים של בדיקות מעבדה, בדיקות פיקוח באתר הייצור, ביקורת הנדסית ומדידות בשטח. כל ממ"ד נייד שאושר מקבל תעודת עמידה בתקן ת"י 4420 ואישור שימוש רשמי מטעם פיקוד העורף.

במקרים של ייצור סדרתי, פיקוד העורף מבצע ביקורות פתע במפעל לוודא שכל היחידות הבאות עומדות באותה רמת תקן. האישור ניתן רק ליצרנים בעלי הסמכה רשמית וביקורת איכות מתמדת.

תחזוקה ובדיקות תקופתיות של ממ"ד נייד

גם לאחר ההצבה, נדרש לבצע בדיקות תקופתיות כדי לוודא שהממ"ד הנייד נשאר תקני. הבדיקות כוללות איטום, אוורור, תקינות הדלתות והחלונות, וכן בדיקה ויזואלית של קירות המבנה. במקרה של הזזת הממ"ד ממקום למקום, מומלץ להזמין בדיקת מהנדס חוזרת כדי לוודא שלא נגרם נזק מבני במהלך ההובלה.

טבלת דרישות ובדיקות לממ"ד נייד תקני לפי ת"י 4420

נושא הבדיקה	מה נדרש לפי התקן	כיצד מתבצעת הבדיקה	גורם מאשר
קירות ותקרה	בטון מזוין בעובי 20–30 ס"מ	מדידה ובדיקת צפיפות בטון (C40)	מהנדס קונסטרוקציה מוסמך
רצפה	בטון מזוין בעובי מינימלי לפי שטח המבנה	בדיקה חזותית ואולטרה-סונית	מהנדס מבנים
דלת הדף וחלון הדף	דלת וחלון בעלי תו תקן ישראלי, עם נעילה הרמטית	בדיקות לחץ והדף במעבדה	מכון התקנים / ספק מורשה
אוורור ואיטום	מערכת אוורור NBC, מסנני אב"כ ופתחי אוויר לפי תקן	בדיקת לחץ לאיטום ואוויר	פיקוד העורף
חוזק חומרים	בטון בעמידות לחץ של לפחות 40 מגה-פסקל	דגימות בטון בכל יציקה ובדיקת מעבדה	מעבדה מוסמכת
זיון פלדה	מיקום, קוטר וצפיפות לפי המפרט ההנדסי	בדיקת תכניות יציקה וצילום בפועל	מהנדס קונסטרוקציה
חיבור למערכות הדירה	אינסטלציה וחשמל לפי דרישות בטיחות	בדיקה תקנית לאחר התקנה	חשמלאי ומהנדס אינסטלציה
בדיקת הובלה והצבה	עמידות המבנה בשינוע והנחה חוזרת	סימולציית עומסים והרמת מנוף	מהנדס מבנים מוסמך
בדיקת שטח ואישור סופי	בדיקה מקיפה לפני איכלוס	ביקורת שטח של פיקוד העורף	נציג פיקוד העורף
תעודת תקן ואחריות	עמידה מלאה בת"י 4420 ותעודת אחריות ללקוח	תיעוד ובקרת איכות במפעל	גואטה מבנים / מכון התקנים

איך לדעת אם הממ"ד הנייד הוא תקני ?

בעת רכישת ממ"ד נייד חשוב לוודא שהמבנה מגיע עם כל האישורים הנדרשים: תעודת עמידה בת"י 4420, אישור פיקוד העורף, דוח בדיקת בטון, תעודת בדיקת דלת הדף ואישור מהנדס מבנים. יצרן אמין יציג את כל המסמכים באופן שקוף ויספק אחריות מלאה על המבנה.

חברת גואטה מבנים מייצרת ומשווקת ממ"דים ניידים תקניים העומדים בכל דרישות פיקוד העורף והתקנים הישראליים. כל יחידה נבדקת במפעל לפני המסירה, עם בקרת איכות קפדנית ותיעוד מלא של כל תהליך הייצור.

עמידה בתקן ת"י 4420 עם גואטה מבנים

אם אתם זקוקים לממ"ד נייד תקני, בטיחותי ומאושר, חשוב לעבוד רק עם חברה בעלת ניסיון והסמכה מתאימה. גואטה מבנים מספקת פתרונות מיגון מתקדמים, החל מממ"דים ניידים לאתרים ועד מבני מגורים ממוגנים בהתאמה אישית. עם ניסיון רב בתחום, תכנון הנדסי מוקפד וליווי עד לקבלת אישור פיקוד העורף, תוכלו להיות בטוחים שהמבנה שלכם עומד בכל התקנים הנדרשים.
